MVC 패턴

Model 2

 1. 기본형 : jsp + Servlet  => 외부와 내부 업무 분리

 2. jsp + Servlet + DTO +DAO  => 외부와 내부 및 데이터관련 업무 분리

 2. MVC : jsp + Action => Controller + DTO +DAO

장점	단점
- 출력코드와 자바코드 분리로 코드가 덜 복잡함 - 뷰, 로직처리에 대한 분업 용이 -기능별로 분리 => 유지보수 용이	- 구조가 복잡  - 학습 필요 - 작업량이 많음



+ MVC 패턴

Model - View - Controller 패턴



MVC 패턴	Model2	역할
Model	자바빈	비즈니스 로직을 처리하는 모든 것  컨트롤러로부터 특정 로직에 대한 처리요청이 들어오면,  수행 후 결과를 컨트롤러에 반환 (Action.java)
View	JSP페이지	클라이언트에게 출력되는 화면 요청 결과 출력, 컨트롤러에 요청 전송
Controller	서블릿	흐름제어 브라우저 요청 분석 후 모델 사용 모델로부터 받은 처리 결과 가공 후 view로 전달 (forward)



MVC 모델



1. 자동 응답 처리 과정

web.xml 문서를 통해 index.jsp가 어플리케이션 실행 시 자동 응답되도록 설정



최초요청시 :

1) index.jsp

2) index_jsp.java 변환

3) index_jsp.java => index_jsp.class 컴파일

4) index_jsp.class => 객체로 생성 => 객체 내부에 출력 내용을

5) 요청한 웹 브라우저로 응답



그 이후 :

4) index_jsp.class => 객체로 생성 => 객체 내부에 출력 내용을

5) 요청한 웹 브라우저로 응답



오류(500)가 발생하는 곳 : 3. index_jsp.java => index_jsp.class 컴파일 할 때 !



1. 웹 브라우저 > 애플리케이션 요청

2. 애플리케이션 굿동 >web.xml문서 로딩 (내부 오류 발생 시 404)

3. web.xml 문서 내부 => <welcom-file-list> => <welcom-file>index.jsp</welcom-file>

4. index.jsp 응답 > 웹브라우저

5. 웹브라우저 (index.jsp) > response.sendRedirect > 요청

6. BoardServlet > doGet() > 요청처리

7. 해당 페이지 응답





---

웹 형태 작업

1. 자바 : 웹 지원 안됨



자바 웹



2.(model1) html, jsp -> 사용자 화면, 내부처리 함께

 : 각 파일마다 사용자화면 내부처리가 필요

3. (model2) jsp/servlet

 : 사용자화면, 내부처리 역할을 분리해서 사용

4.jsp/servlet/dto/dao

: 사용자화면, 내부처리 (데이터베이스 / 처리) 역할을 분리

   jsp 요청 => servlet

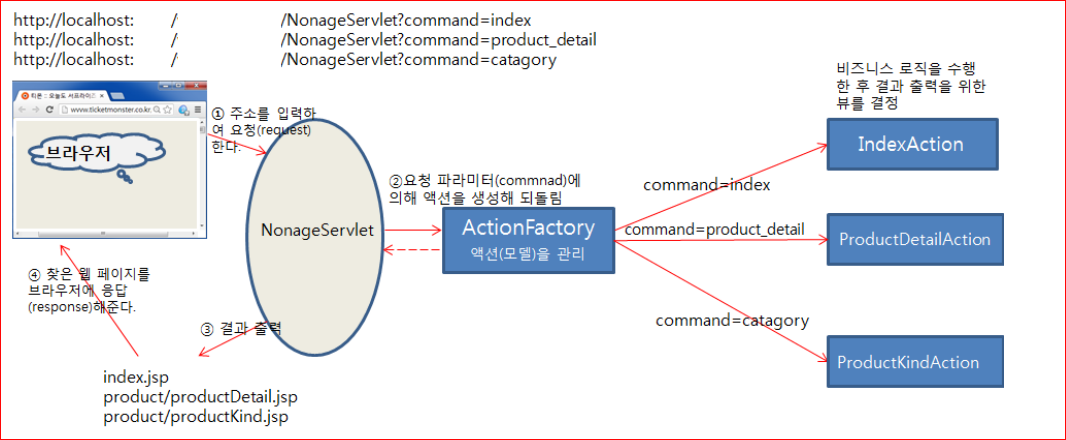

5. (model2 - MVC) jsp요청 -> servlet -> 요청내용목록 -> ListAction:처리

                             -> 요청내용삭제 -> DeletAction : 처리 등

6. Spring MVC

jsp => 요청 => Servlet => MappingHandler =>"list" or "update" etc.

                      Servlet => Controller=> ListController

                                                  => UpdateController 등..

                      Servlet => ViewResolve=> 화면 관련 "파일명" =>위치/.jsp

                      Servlet=>view=>list.jsp

                                            update.jsp

                      Servlet=>웹브라우저

7. Spring MVC + Persistant(myBatix)=>xml

8. Spring AOP : 공통 모듈 개발
